Капітальний ремонт системи опалення. Вузел обліку теплової енергії. Автоматизація тепломеханічних рішень. Вузел керування системою опалення

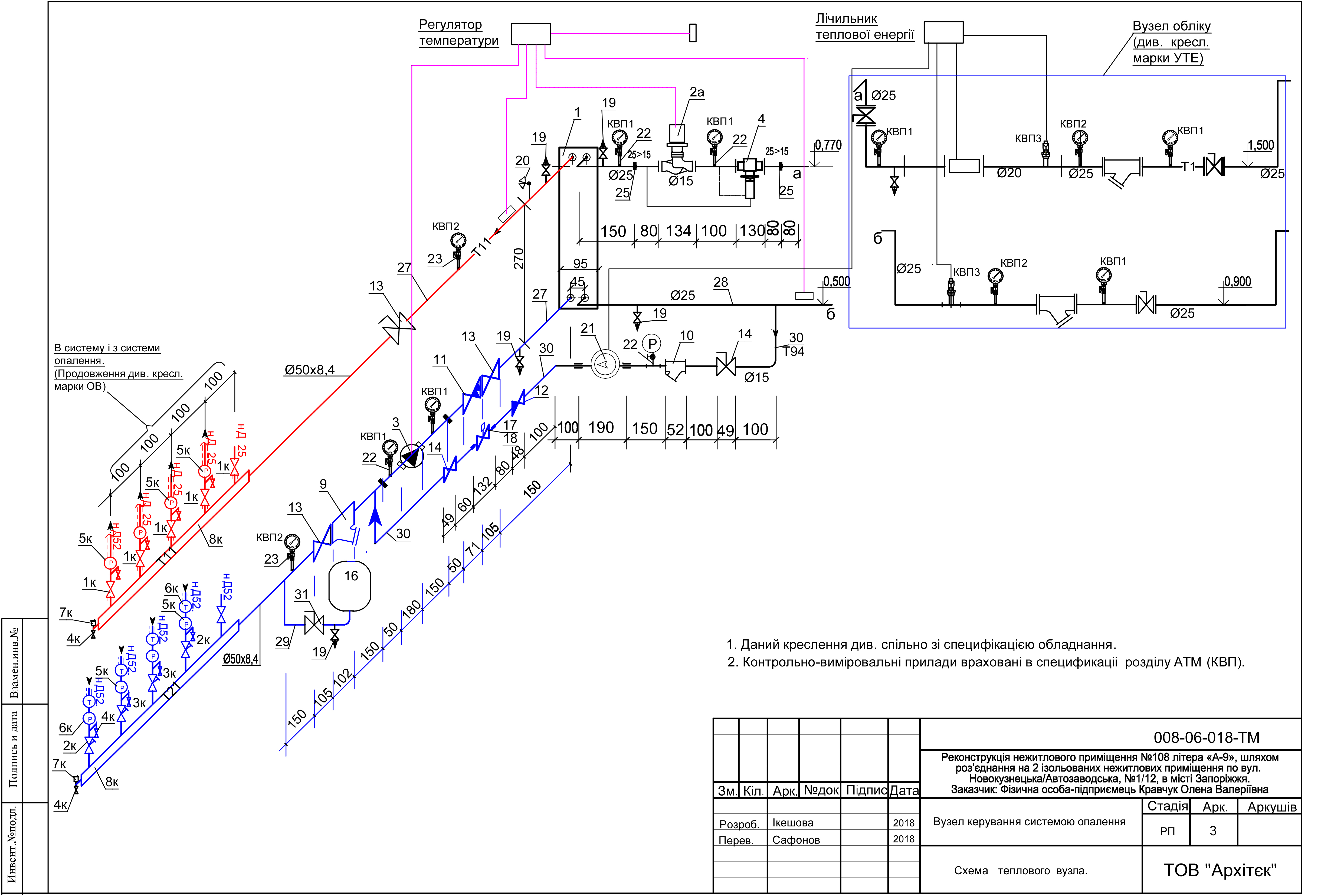

Проектом передбачено підключення системи опалення нежитлових приміщень по незалежній схемі з автоматичним регулюванням і насосною циркуляцією теплоносія. Для нагріву теплоносія в системі опалення нежитлових приміщень передбачена установка пластинчастого теплообмінника.  Підключення внутрішньої системи опалення нежитлового приміщення через тепловий пункт із погодозалежним регулюванням і насосною циркуляцією теплоносія, 2‑х ходовим клапаном, регулятором перепаду тиску. Передбачено місце для установки приладу обліку теплової енергії з ультразвуковим витратоміром.

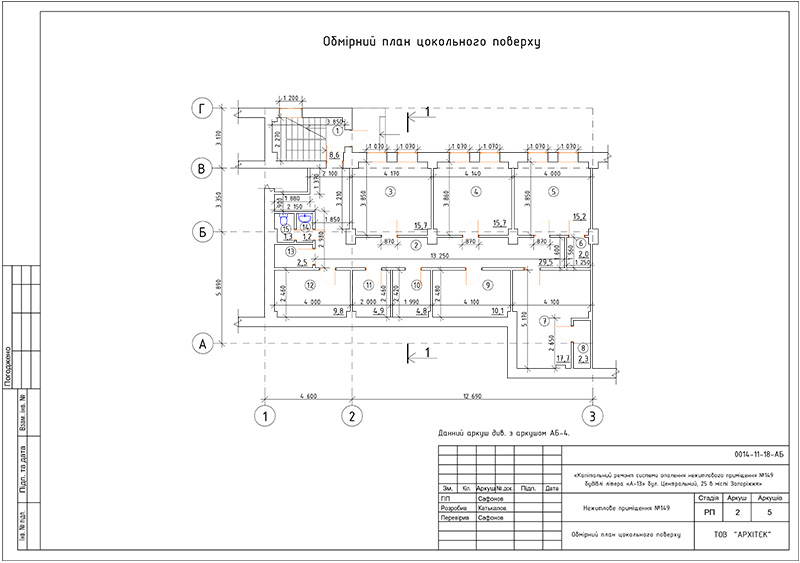

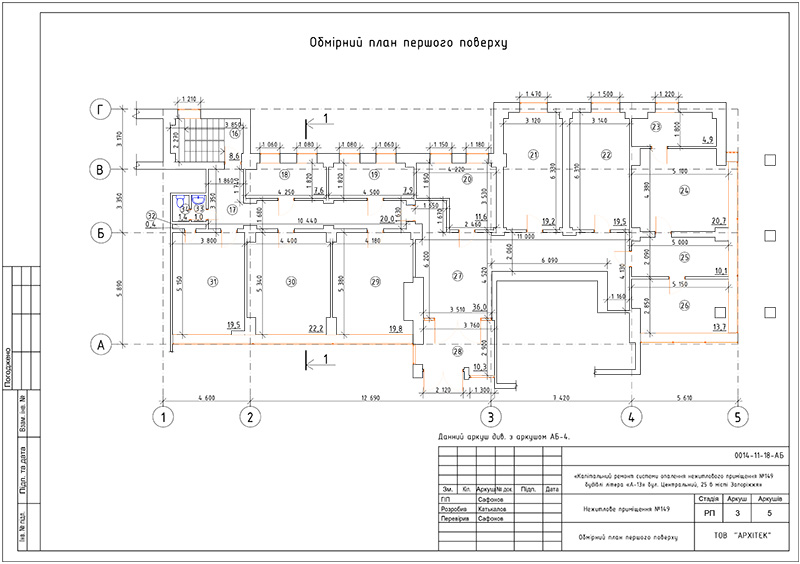

Архітектурно-планувальні і конструктивні рішення

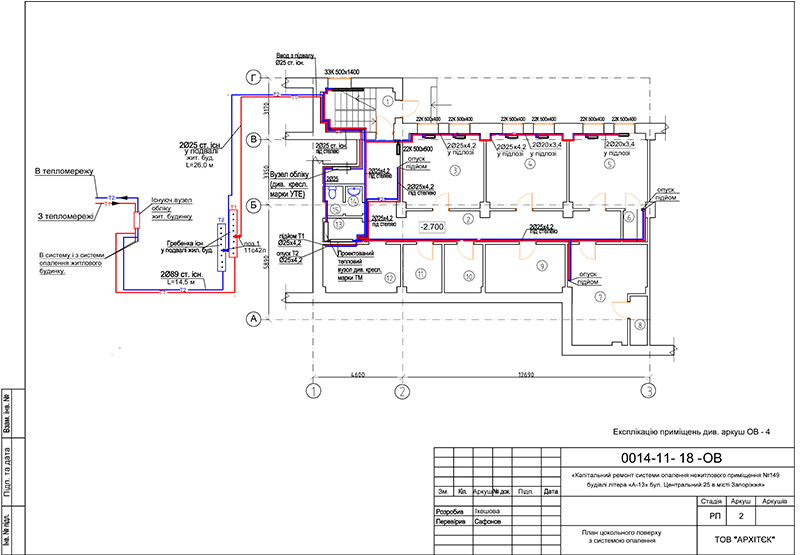

Проектом передбачається схема системи опалення — двохтрубна, тупікова, з нижнім розведенням труб. В якості нагрівальних приладів передбачаються сталеві панельни радіатори. Прилади обладнуються автоматичними терморегуляторами та кранами для випуску повітря. Потрібну кількість теплоти на опалення приміщень визначено теплотехнічним розрахунком виходячи з нормативних температур повітря, коефіцієнту супротиву теплопередачі зовнішніх огороджень. Циркуляцію теплоносія в системі опалення забезпечує насос GRUNDFOS ALPHA 32‑80 підключається до мережі 220В через щит управління. Виконано енергозберігаючі заходи, встановлено регулятор теплового потоку, термостатичні вентилі, утеплено зовнішні огороджувальні конструкції, що дозволило значно знизити обсяг споживання тепла об'єкту.

Замовник

ТОВ "ОДІСЕЯ КОМПАНІ"

Дата

грудень 2018 рік
